Fastener Insertion Center
RNT 8C-1208 : เครื่องติดตั้ง FASTENER ระบบเซอร์โวอัตโนมัติ |
RNT 8C-1208 : 8 STATION SERVO INSERTION CENTER
แม่นยำ ลดข้อผิดพลาด และตรวจสอบย้อนหลังได้
Innovate Your Factory By SMART INSERTION CENTER
Integrating CCD inspection systems, motion control systems, industrial robot with traditional insertion process. Eliminate wrong and missed insertion, ensure each insertion precise and traceable.
ผสานระบบกล้อง CCD ตรวจสอบตำแหน่งการย้ำและการเคลื่อนที่ให้มีความแม่นยำ ทำงานร่วมกับหุ่นยนต์ ลดความผิดพลาดจากงานที่ไม่แม่นยำ และตรวจสอบย้อนหลังได้
เพิ่มประสิทธิภาพงานประกอบโลหะแผ่นด้วยเครื่องที่ออกแบบมาสำหรับชิ้นงานขนาดใหญ่และการผลิตในปริมาณสูง
จุดเด่นของเครื่อง
- ป้อนและติดตั้งอุปกรณ์ยึดได้สูงสุด 8 ชนิดโดยอัตโนมัติ
- รองรับชิ้นงานขนาดรวมสูงสุด 1,200 × 800 มม. และวางชิ้นงานได้หลายชิ้นพร้อมกัน
- เรียนรู้การป้อนโปรแกรมแบบกราฟิกภายใน 10 นาที และเปลี่ยนเครื่องมือเสร็จภายใน 30 นาที
- ใช้เวลาในการติดตั้ง 3–5 วินาทีต่อจุด ขึ้นอยู่กับความยาวของอุปกรณ์ยึด
- รองรับระบบหุ่นยนต์สำหรับโหลด–ขนถ่ายชิ้นงาน และการติดตั้งเครื่องจักรแบบกลุ่ม
- เหมาะสำหรับการผลิต ตู้ไฟ ตู้ควบคุม Server Rack ชิ้นส่วนยานยนต์ และผลิตภัณฑ์โลหะแผ่นความแม่นยำสูง ช่วยยกระดับกระบวนการประกอบให้รวดเร็ว ลดการพึ่งพาแรงงาน และรักษาคุณภาพของชิ้นงานให้สม่ำเสมอ

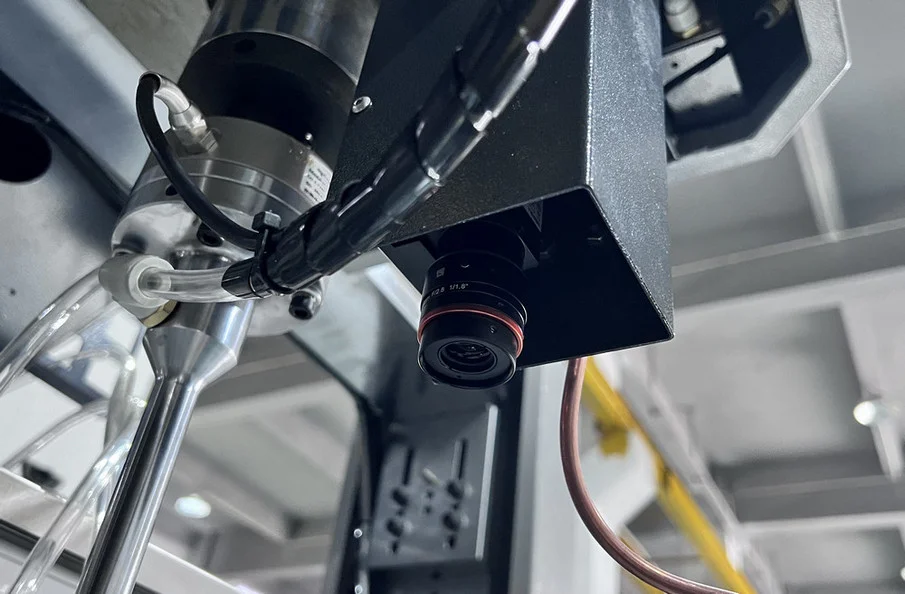

High Performance CCD Detection
ระบบตรวจจับ CCD ประสิทธิภาพสูง
ตรวจสอบความแม่นยำของตำแหน่งรูบนชิ้นงาน พร้อมกำหนดค่าชดเชย เพื่อให้ติดตั้งได้อย่างแม่นยำ

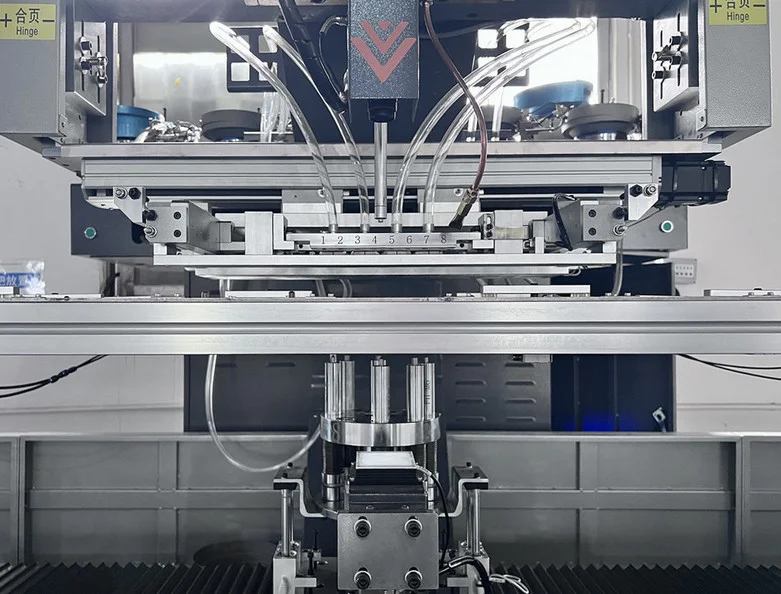

Tool Auto-Change System
ระบบเปลี่ยนเครื่องมืออัตโนมัติ
เปลี่ยนเครื่องมือบน–ล่างได้ภายใน 3 วินาที พร้อมเลือกเครื่องมือให้เหมาะกับอุปกรณ์ยึดแต่ละชนิด รองรับชิ้นงานซับซ้อนและชิ้นงานที่มีระดับความสูงแตกต่างกันอย่างแม่นยำ

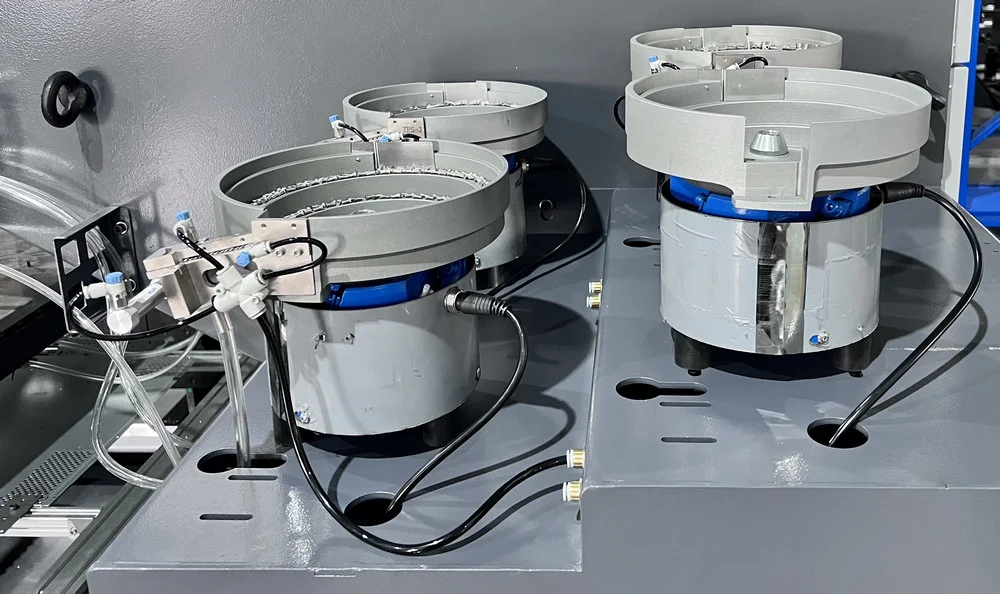

Auto-Feed System
ระบบป้อนอัตโนมัติ
รองรับการป้อนอุปกรณ์ยึดได้สูงสุด 4 ขนาดและประเภทโดยอัตโนมัติ หากดึงอุปกรณ์ยึดไม่สำเร็จ 3 ครั้ง ระบบจะหยุดและแจ้งเตือนทันที พร้อมระบบควบคุมการสั่นที่ปรับความถี่ได้ ช่วยป้องกันอุปกรณ์ยึดเกิดออกซิเดชัน

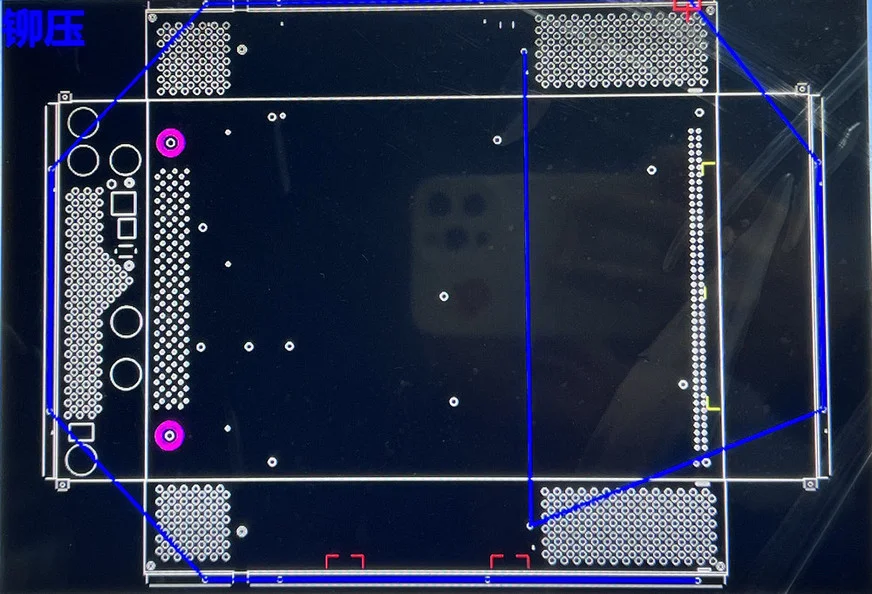

Graphic Input for Easy Programming
ป้อนข้อมูลแบบกราฟิก ตั้งโปรแกรมง่าย
เรียนรู้การตั้งค่าได้ภายใน 10 นาที รองรับการบันทึกโปรแกรมติดตั้งสูงสุด 1,000,000 โปรแกรม ช่วยป้องกันการติดตั้งผิดตำแหน่งหรืออุปกรณ์ยึดตกหล่น

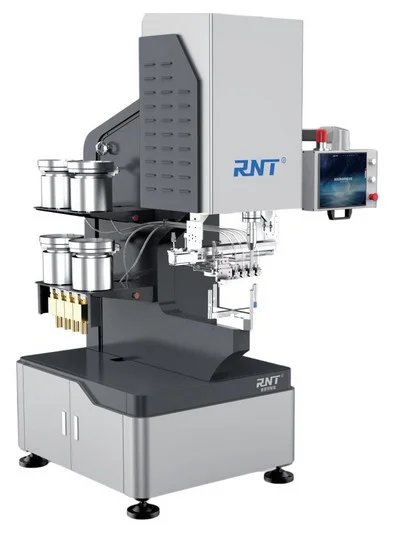

เครื่องย้ำระบบไฟฟ้า พร้อมชุด Auto Feed 4 Types |
FULL ELECTRIC SERVO INSERTION MACHINE
S824-4E โดดเด่นด้วยระบบเซอร์โวไฟฟ้าเต็มรูปแบบ ให้การทำงานที่สะอาด ปราศจากน้ำมัน และควบคุมแรงกดได้อย่างแม่นยำและสม่ำเสมอ พร้อมระบบตรวจสอบแรงกดแบบเรียลไทม์และแสดงกราฟแรงกดอย่างละเอียด ออกแบบมาเพื่อตอบโจทย์งานประกอบชิ้นส่วนความแม่นยำสูงโดยเฉพาะ
- ระบบเซอร์โวไฟฟ้าเต็มรูปแบบ สะอาด ปราศจากน้ำมัน
- ช่วงแรงกด 2–80 kN
- ระยะชัก 200 มม. และช่วงคอลึก 610 มม.
- รองรับสแตนด์ออฟ M6 สตัด M8 และนอต M10
- ความเร็วสูงสุด 1,800 ครั้งต่อชั่วโมง
- ฟังก์ชันเรียนรู้แรงกดอัตโนมัติ
- ความแม่นยำในการกำหนดตำแหน่งขณะกด ±0.01 มม.
- ตรวจสอบแรงกดแบบเรียลไทม์

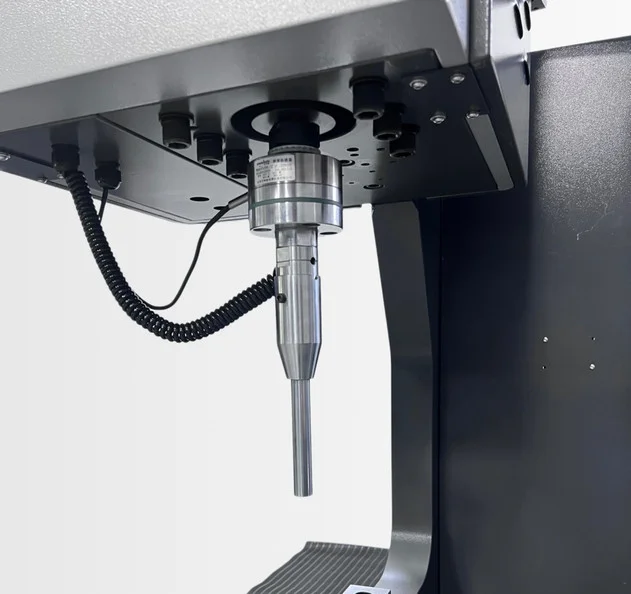

Reliable Safety System
ระบบความปลอดภัยที่เชื่อถือได้
- ระบบป้องกันมือเริ่มทำงานทันทีเมื่อเปิดเครื่อง
- รองรับ 2 โหมดการทำงาน สำหรับชิ้นงานทั้งโลหะและพลาสติก
- รองรับ 2 รูปแบบการตอบสนองเมื่อเกิดสัญญาณเตือน ได้แก่ หยุดทันที หรือเลื่อนหัวกดขึ้น

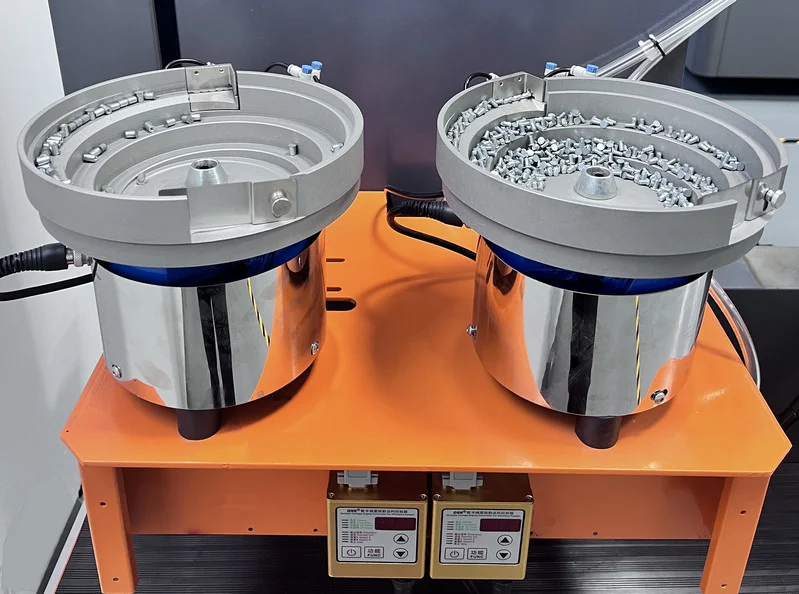

Smooth Auto Feed Tooling
ระบบป้อนฟาสเทนเนอร์อัตโนมัติที่ลื่นไหล
- ระบบป้อนอัตโนมัติเสริมที่คุ้มค่า รองรับฟาสเทนเนอร์ได้สูงสุด 4 ประเภท
- ทำงานร่วมกับชุดเปลี่ยนเครื่องมืออัตโนมัติ
